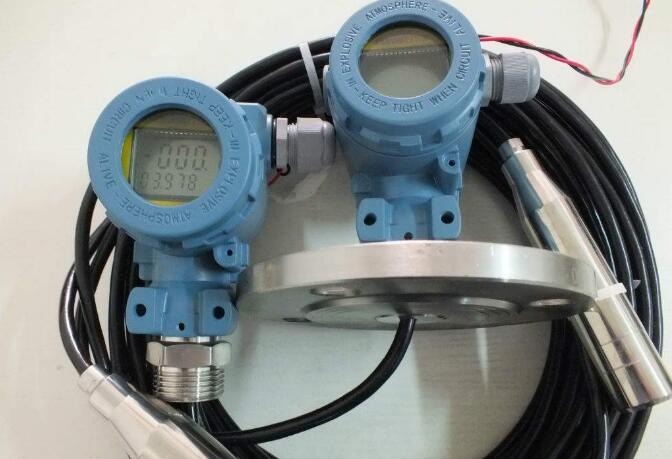

防腐投入式液位变送器

防腐投入式液位变送器是基于所测液体静压与该液体的高度成比例的原理,采用隔离型扩散硅敏感元件的压阻效应
  • 电 话:0550-7512882,0550-7512886
  • 传 真:0550-7516664
  • 邮件:382598331@qq.com
产品描述

防腐投入式液位变送器是基于所测液体静压与该液体的高度成比例的原理,采用隔离型扩散硅敏感元件的压阻效应,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号(一般为4~20mA)。

防腐投入式液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。

防腐投入式液位变送器的工作原理
用静压测量原理
当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:
Ρ = ρ.g.H + Po
式中:
P :变送器迎液面所受压力
ρ:被测液体密度
g :当地重力加速度
Po:液面上大气压
H :变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po与传感器的负压腔相连,以抵消传感器背面的 Po,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力P,可以得到液位深度。


防腐投入式液位变送器的功能特点
◆稳定性好,满度、零位长期稳定性可达 0.2%FS/ 年。在补偿温度 0 ~ 70℃范围内,温度飘移低于 0.2%FS ,在整个允许工作温度范围内低于 0.5%FS 。
◆具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时送器会自动限流在 35mA以内。
◆固态结构,无可动部件,高可靠性,使用寿命长。
◆安装方便、结构简单、经济耐用。

防腐投入式液位变送器的主要技术参数
测量范围: 0-0.1 米~ 0-35 米
非常大过载: 不超过管长1.5倍
测量形式: 平衡罩式
精度等级: 0.5%F · S
电源电压: 24VDC
负载电阻: ≤ 500 Ω
测量介质: 各种液体
长期稳定性: ± 0.2% F · S/ 年
环境相对湿度: 0 ~ 95%
补偿温度: 0 ~ 70 ℃
工作温度: -40 ~240℃ 非常高温度可以做到 350 度(需定做)
结构特点:
外壳: 压铸合金铝
主体结构材料: 1Cr18Ni9T
电气接口: M20×1.5

防腐投入式液位变送器的调试方法
拧下保护盖,即可看到调零和满程电阻器,外接标准电源及电流表(0.2极以上),即可调整,步骤如下:
◆在变送器没有液体的情况下,调节零点电阻器,使之输出电流4 m A,
◆变送器加液到满量程,调节满程电阻器,使之输出电流20 m A,
◆反复以上步骤两三次,直到信号正常
◆调节完毕,拧紧保护盖。
