焊接式玻璃板液位计

焊接式玻璃板液位计在仪表上下阀内装有安 全钢球,当玻璃板意外破损时,钢球能在容器内压力的作用下,自动
  • 电 话:0550-7512882,0550-7512886
  • 传 真:0550-7516664
  • 邮件
产品描述

焊接式玻璃板液位计在仪表上下阀内装有安 全钢球,当玻璃板意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液体继续外流,该产品是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。

特点

●直读式、读数准确、可靠
●结构简单、维修方便
●使用安 全、耐用

结构原理

根据连通其原理,将容器内介质液位引至外部玻璃板液位计内,通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环,密封性能可靠。

主要技术参数

测量范围(安装中 心聚L):300、500、800、1100、1400、1700mm
工作压力:2.5、4.0、6.3MPa、0.6MPa(用于R型)
材质:碳钢、不锈钢
工作温度:-20~+200℃
钢球自动关闭压力:≥0.2MPa
伴热蒸汽压力:≤0.6MPa
蒸汽夹套接头:G1/2外螺纹

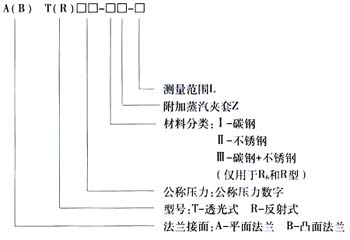

型号规格

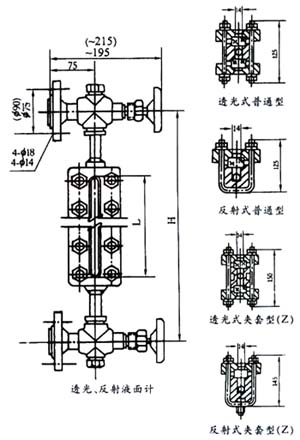

外形尺寸

液面计规定标记

名称

型号

规格

标准号

备注

液面计

A(B)T25-Ⅰ,
A(B)T25-Ⅱ,
A(B)T25-ⅠZ,
A(B)T25-ⅡZ,

L=500、800、1100、1400、1700、2000

HG5-1364-80

①突面法兰(A)按HGJ46-91
②凸面法兰(B)按HGJ47-91 DN20,PN2.5MPa
③工作压力:2.5MPa

液面计

BT64-Ⅰ,
BT64-Ⅱ,
BT64-ⅠZ,
BT64-ⅡZ,

L=500、800、1100、1400、1700

HG5-1365-80

①凸面法兰(B)按HGJ47-91 DN20,PN6.3MPa
②工作压力:6.3MPa

液面计

BR40-Ⅰ,
BR40-Ⅱ,
BR40-ⅠZ,
BR40-ⅡZ,

L=500、800、1100、1400、1700、2000

HG5-1366-80

①凸面法兰(B)按HGJ47-91 DN20,PN4.0MPa
②工作压力:4.0MPa

液面计

R6-Ⅲ

304

HG5-1367-80

工作压力:0.6MPa

液面计

R6-Ⅰ
R6-Ⅱ

304

HG5-1368-80


液面计

R-Ⅲ

304

HG5-1369-80

液面计

R-Ⅰ
R-Ⅱ

304

HG5-1370-80

标记示例

透光式玻璃板液面计
平面法兰,工作压力2.5MPa
材质:不锈钢,带伴热夹套
测量范围:800毫米
标志:AT25-ⅡZ/L=800mm HG5-1364-80
